ГОСТ 633-80 — что это за документ
Официальный стандарт для стальных бесшовных насосно-компрессорных труб и муфт к ним.
- Область применения. Гладкие НКТ и муфты к ним, трубы с высаженными наружу концами и их муфты, высокогерметичные исполнения, а также безмуфтовые трубы с высаженными концами.
- Статус. Действует.
- Дата начала действия. 1 января 1983 года.
- Кем разработан. Министерство чёрной металлургии СССР и Министерство нефтяной промышленности.
- Кем утверждён. Постановление Госкомитета СССР по стандартам от 11.04.1980 № 1658.
- Взамен. ГОСТ 633-63.
В статье вы найдёте:
- Таблицы ходовых диаметров и муфт
- Калькулятор веса партии и 1 м
- Исполнения НКТ: гладкие, НКВ, НКБ, НКМ
- Группы прочности и материалы
- Онлайн-просмотр и скачивание PDF ГОСТ 633-80

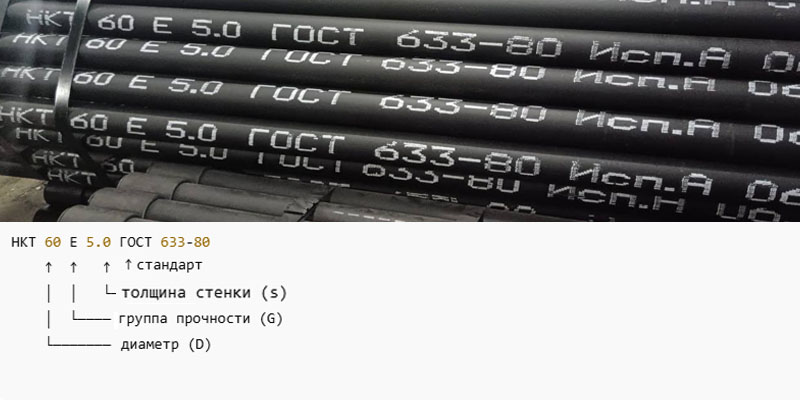

Расшифровка маркировки НКТ по ГОСТ 633-80
Маркировка у НКТ всегда про одно и то же: диаметр, стенка, группа прочности, исполнение соединения и ссылка на стандарт. Разбираем всё по элементам и примерам.
Как выглядит строка маркировки
НКТ 73×5.5 Е НКВ ГОСТ 633-80 НКТ 89×6.5 К НКМ ГОСТ 633-80 НКТ 60.3×4.5 Д ГОСТ 633-80
НКТ D×s G [исполнение] ГОСТ 633-80
- НКТ — тип трубы
- D — наружный диаметр, мм: 60.3, 73, 89, 114
- s — толщина стенки, мм: ходовые 4.5–9.0
- G — группа прочности: Д, К, Е, Л, М
- Исполнение — опционально: НКВ, НКБ, НКМ или пусто для гладких
- ГОСТ 633-80 — стандарт
Что это даёт на практике
- по D×s понимаем массу и пропускную способность
- по G выбираем прочность под давление и глубину
- по исполнению — тип соединения и герметичность
Именно эти два числа — первое, что вы увидите на трубе или в спецификации. На трубе маркировка наносится у торца краской или тиснением. В документах и прайсах D×s указывают в начале названия позиции.
Эти цифры нужны, чтобы быстро понять:
- массу одной трубы и всей партии,
- совместимость с муфтами и насосом,
- на какой глубине труба будет работать безопасно.
Дополнительные пометки, которые можно встретить
- Партия, плавка, номер сертификата — прослеживаемость и качество
- Длина — фактическая или диапазон, чтобы собирать колонну без подрезки
- Покрытие — лак, эмаль, цинк и т.п. для коррозионной стойкости
- Особые условия — отметки о сероводородной стойкости, климате и пр.
Чек-лист: как быстро сверить маркировку с задачей
- D×s подходит под расчётный дебит и насос
- Группа прочности не ниже, чем требует глубина и давление
- Исполнение соединения соответствует нужной герметичности
- ГОСТ 633-80 указан, сертификат на партию есть
Группы прочности по ГОСТ
Это буквенные индексы, которые определяют прочностной класс стали. Ниже — смысл без скучных формул.
Группы прочности НКТ по ГОСТ 633-80
Обозначение буквой отражает уровень прочности трубы и область её применения. Ниже краткая расшифровка:
| Буква | Какую задачу закрывает | Где обычно применяют |
|---|---|---|
| Д | Базовая прочность, экономичный выбор | Неглубокие скважины, умеренные нагрузки |
| К | Усиленная, лучше держит растяжение и давление | Средние глубины, стабильные пласты |
| Е | Повышенная, хорошая ударная вязкость | Ниже по стволу, сложные условия |
| Л | Высокая прочность, выдерживает циклические нагрузки | Глубокие скважины, активные ТРС |
| М | Очень высокая прочность, строгие режимы | Высокие давления и температуры, ответственные узлы |
Исполнения соединений в маркировке
Гладкие НКТ
Классика с муфтовым соединением. Без доп. индекса. Баланс цена/надёжность.
НКВ
Высаженные наружу концы. Равнопрочное соединение, меньше слабых мест на резьбе.
НКБ
Безмуфтовые с высаженными концами. Соединяются «труба к трубе» — компактно и прочно.
НКМ
Муфтовые с повышенной герметичностью. Когда критична герметичность стыка.
Таблицы размеров труб НКТ по ГОСТ 633-80
Ходовые типоразмеры НКТ
| Наружный диаметр, мм | Толщина стенки, мм | Длина трубы, м | Масса 1 м, кг (≈) | Тип соединения |
|---|---|---|---|---|
| 60.3 | 4.5 | 5.8–12 | 8.33 | Муфтовое |
| 73 | 5.5 | 5.8–12 | 11.2 | НКВ / НКБ |
| 89 | 6.5 | 5.8–12 | 14.7 | НКВ / НКМ |
| 114 | 7.0 | 5.8–12 | 20.7 | НКВ / НКМ |
Клик по строке заполняет поля калькулятора ниже.
Калькулятор массы НКТ
0 — не учитывать
Результат
Муфты к трубам НКТ
Муфты подбираются строго по диаметру и исполнению трубы. Это важно для герметичности и допускаемых нагрузок.
Муфты к трубам НКТ
Муфты подбираются строго по диаметру и типу исполнения трубы. Это важно для герметичности и допустимых нагрузок.
| Диаметр трубы, мм | Тип муфты | Длина муфты, мм | Особенности |
|---|---|---|---|
| 60.3 | Муфтовая | ≈160 | Базовое исполнение |
| 73 | НКВ | ≈180 | Равнопрочное соединение, устойчиво к циклам |
| 89 | НКМ | ≈200 | Повышенная герметичность |
| 114 | НКВ / НКМ | ≈220 | Для больших диаметров и сложных условий |

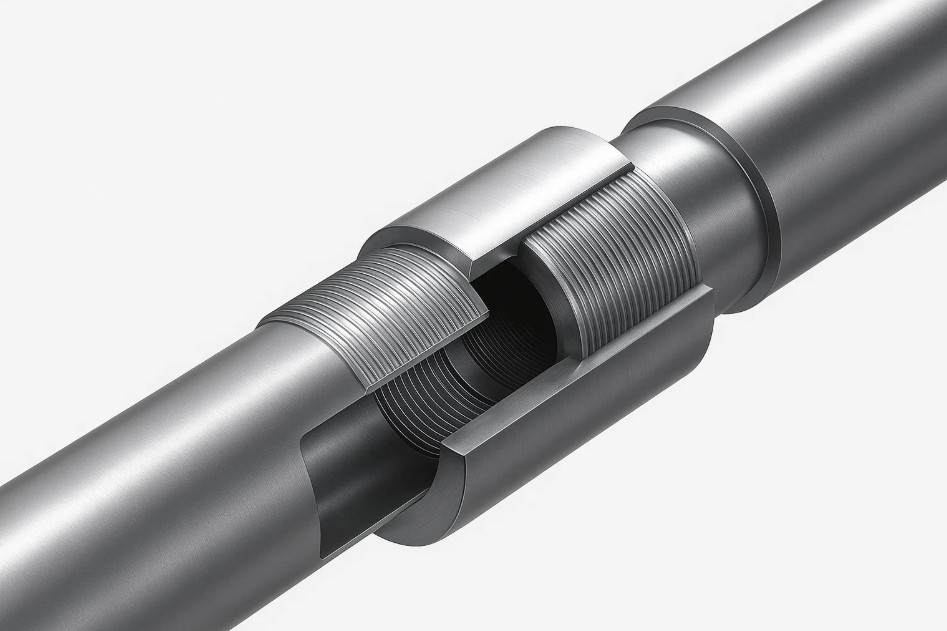

Исполнения и соединения труб НКТ
ГОСТ 633-80 допускает несколько типов исполнения концов труб. От выбранного варианта зависят герметичность стыка, прочность колонны и удобство при монтаже. Ниже — кратко и по делу про основные исполнения.
1. Гладкое (муфтовое)
Классический вариант без дополнительной высадки. Простое, дешёвое и массово применяемое исполнение.
- + Доступная цена
- + Простая сборка
- – Меньшая прочность на резьбе
- – Применяется в неглубоких и средних скважинах, при умеренных нагрузках.
2. НКВ
Высаженные наружу концы. Диаметр концов увеличен, что позволяет сохранить прочность сечения в месте соединения.
- + Равнопрочное соединение
- + Хорошо работает при циклических нагрузках
- – Дороже гладкого
Часто используется на средних и больших глубинах.
3. НКБ
Безмуфтовое соединение с высаженными концами. Концы свинчиваются «труба к трубе», муфта не используется.
- + Меньше металлоёмкость
- + Компактность колонны
- – Повышенные требования к резьбе
Используется, когда важна компактность и уменьшение веса колонны.
4. НКМ
Муфтовое соединение с повышенной герметичностью. Применяется в зонах с высоким давлением или агрессивной средой.
- + Повышенная герметичность
- + Устойчива к H₂S и агрессивным средам
- – Дороже базовых вариантов
Глубокие и сложные скважины, высокое давление, H₂S.
Почему это важно при выборе
- От исполнения зависит герметичность колонны и риск утечек на стыках.
- НКВ и НКМ выдерживают больше циклов и давление, чем гладкие.
- НКБ позволяет сэкономить металл и уменьшить вес, но требует аккуратного монтажа.
Если не уверены, какое исполнение выбрать, — ориентируйтесь на глубину и среду:
Рекомендованное исполнение НКТ по условиям эксплуатации
Тип исполнения соединения подбирают в зависимости от глубины, давления и особенностей среды. Правильный выбор повышает герметичность и срок службы колонны.
| Условия эксплуатации | Рекомендованное исполнение |
|---|---|
| Неглубокие скважины, стабильная среда | Гладкое |
| Средняя глубина, умеренное давление | НКВ |
| Небольшой вес колонны, мобильные установки | НКБ |
| Большая глубина, высокое давление, H₂S | НКМ |
Группы прочности НКТ и материалы по ГОСТ 633-80
Каждая буква в маркировке НКТ (Д, К, Е, Л, М) обозначает класс прочности трубы — устойчивость к растяжению, внутреннему давлению и нагрузкам при спуско-подъёмных операциях.
Что означают группы прочности
Группы прочности НКТ: предел прочности и условия эксплуатации
Буквенное обозначение указывает не только на класс прочности, но и на используемую марку стали и характер условий.
| Буква | Предел прочности, МПа (≈) | Материалы (ГОСТ) | Типичные условия эксплуатации |
|---|---|---|---|
| Д | ≈ 490 | Сталь 20 | Неглубокие скважины, умеренное давление |
| К | ≈ 640 | 30ХГСА | Средние глубины, умеренные нагрузки |
| Е | ≈ 785 | 09Г2С, 20Х | Средние и большие глубины, температурные колебания |
| Л | ≈ 885 | 15Х5М | Глубокие скважины, высокое давление |
| М | ≈ 980 | Высокопрочные легированные стали | Очень глубокие скважины, агрессивная среда, H₂S |
Чем выше группа, тем прочнее труба и тем выше цена. На практике чаще применяются К и Е. Л и М — для высоких давлений и сероводородной агрессии.
Сравнение ГОСТ и API
Для справки — некоторые группы ГОСТ примерно соответствуют стандартам API:
Соответствие групп прочности ГОСТ и API
Ниже представлена упрощённая таблица соответствий.
| ГОСТ | API | Особенности |
|---|---|---|
| Д | J55 | Базовый класс для малых глубин |
| К | N80 (L) | Умеренные условия, средние глубины |
| Е | L80 | Более прочный, устойчивый к циклам |
| Л / М | P110 | Высокие нагрузки, H₂S, температурный режим |
Как выбрать группу прочности
- Неглубокие скважины — Д
- Средняя глубина и давление — К
- Повышенная нагрузка, температурные циклы — Е
- Глубокие, сложные условия — Л или М
Длины, допуски и контроль качества по ГОСТ 633-80
ГОСТ регламентирует длину труб НКТ, допустимые отклонения, требования к герметичности и методам контроля.
Длины труб
Стандартные длины труб НКТ по ГОСТ 633-80
Номинальная длина секций НКТ определяется условиями монтажа и глубиной скважины.
| Типоразмер | Номинальная длина, мм | Допустимое отклонение, мм | Назначение |
|---|---|---|---|
| 5,8 | 5800 | ±50 | Короткие секции |
| 9,5 | 9500 | ±75 | Стандарт для большинства скважин |
| 11,6 | 11600 | ±100 | Глубокие скважины |
| до 12 | 12000 | ±100 | Максимальная стандартная длина |
В партии допускается смешивание труб разных длин в пределах стандартных допусков — это обязательно указывается в паспорте.
Герметичность соединений
- Муфтовые соединения обеспечивают герметичность при номинальном давлении.
- Для НКМ — повышенные требования к уплотнению, обязательные испытания на давление.
- Угловое отклонение торцов не должно нарушать плотность посадки резьбы.
Для НКМ ГОСТ требует гидроиспытаний, обычно 25–50 МПа (в зависимости от диаметра и группы прочности).
Контроль качества
Каждая партия НКТ сопровождается паспортом с указанием:
- маркировки трубы (D×s, группа прочности, исполнение),
- длины и допустимых отклонений,
- результатов гидроиспытаний,
- номера плавки и партии,
- данных о покрытии, термообработке и сертификатах соответствия.
На складе стоит проверять не только паспорт, но и физическую маркировку — это помогает исключить пересортицу и скрытые дефекты.
Частые вопросы по ГОСТ 633-80
Что означает маркировка НКТ 73×5.5 Е НКВ ГОСТ 633-80?
73 — наружный диаметр в мм, 5.5 — толщина стенки, Е — группа прочности, НКВ — исполнение концов (высадка наружу), ГОСТ 633-80 — стандарт.
Какая длина труб НКТ по ГОСТ 633-80?
Стандартные длины — 5,8 м, 9,5 м и 11,6 м. Максимальная — 12 м. Допуски: ±50–100 мм.
Чем отличаются исполнения НКВ, НКБ и НКМ?
НКВ — равнопрочное соединение с высадкой наружу. НКБ — безмуфтовое соединение «труба к трубе». НКМ — муфтовое соединение с повышенной герметичностью.
Какую группу прочности выбрать?
Неглубокие скважины — Д; средние — К; повышенные нагрузки — Е; глубокие и сложные условия — Л или М.
Проводятся ли испытания на герметичность?
Да. Все трубы НКТ проходят гидравлические испытания. Для НКМ требования выше — до 50 МПа. Результаты фиксируются в паспорте.
Можно ли скачать сам ГОСТ 633-80?
Да. Внизу страницы доступен PDF-файл оригинального ГОСТ 633-80. Его можно открыть или скачать.
ГОСТ 633-80 — оригинальный документ
Чтобы не тратить время на переходы по сомнительным сайтам, мы разместили текст ГОСТ 633-80 прямо здесь. Можно открыть онлайн или скачать.
Документ размещён для ознакомления. Актуальная версия ГОСТ — на сайте Росстандарта.
