PN
40
Марка материала
09Г2С
D
15
D1
14
Ориентировочная дата доставки в г. Москва 20 июня.
PN
40
Марка материала
10Х18Н10Т
D
15
D1
14
Ориентировочная дата доставки в г. Москва 20 июня.
PN
40
Марка материала
Ст20
D
15
D1
14
Ориентировочная дата доставки в г. Москва 20 июня.
PN
40
Марка материала
Ст20
D
15
D1
14
Ориентировочная дата доставки в г. Москва 20 июня.
PN
40
Марка материала
09Г2С
D
15
D1
14
Ориентировочная дата доставки в г. Москва 20 июня.
PN
40
Марка материала
10Х18Н10Т
D
15
D1
14
Ориентировочная дата доставки в г. Москва 20 июня.
PN
40
Марка материала
Ст20
D
15
D1
14
Ориентировочная дата доставки в г. Москва 20 июня.
PN
40
Марка материала
09Г2С
D
15
D1
14
Ориентировочная дата доставки в г. Москва 20 июня.
PN
40
Марка материала
10Х18Н10Т
D
15
D1
14
Ориентировочная дата доставки в г. Москва 20 июня.
PN
40
Марка материала
Ст20
D
15
D1
14
Ориентировочная дата доставки в г. Москва 20 июня.
PN
40
Марка материала
09Г2С
D
15
D1
14
Ориентировочная дата доставки в г. Москва 20 июня.
PN
40
Марка материала
10Х18Н10Т
D
15
D1
14
Ориентировочная дата доставки в г. Москва 20 июня.
Ниппельное соединение — это разъемный узел для герметичного соединения труб, шлангов или арматуры. Состоит из двух основных частей: ниппеля (штуцера с наружной резьбой) и муфты (ответной части с внутренней резьбой) или накидной гайки. Используется для быстрого и надёжного монтажа трубопроводов, особенно в системах высокого давления.
Простыми словами: это «переходник», который позволяет соединить две трубы или подключить прибор (манометр, датчик) к системе без сварки — просто с помощью резьбы.
Важное отличие: В отличие от муфтового соединения (где на обоих концах внутренняя резьба), ниппельное соединение имеет один конец с наружной резьбой (ниппель), что позволяет вворачивать его в корпус прибора или резьбовое отверстие.
Расшифровка аббревиатур
В промышленной арматуре встречаются следующие обозначения ниппельных соединений:
| Аббревиатура | Расшифровка | Конструкция |
|---|---|---|
| НСВ | Ниппельное Соединение Ввертное | Ниппель вворачивается в ответную часть (например, в корпус прибора или резьбовой штуцер) |
| НСН | Ниппельное Соединение Навертное | Ниппель наворачивается на ответную часть (муфту или штуцер) |

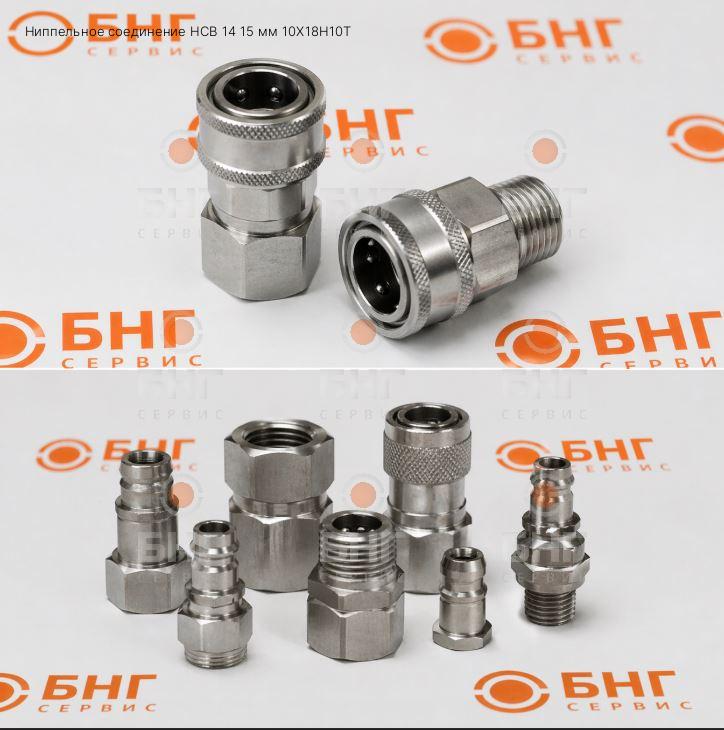

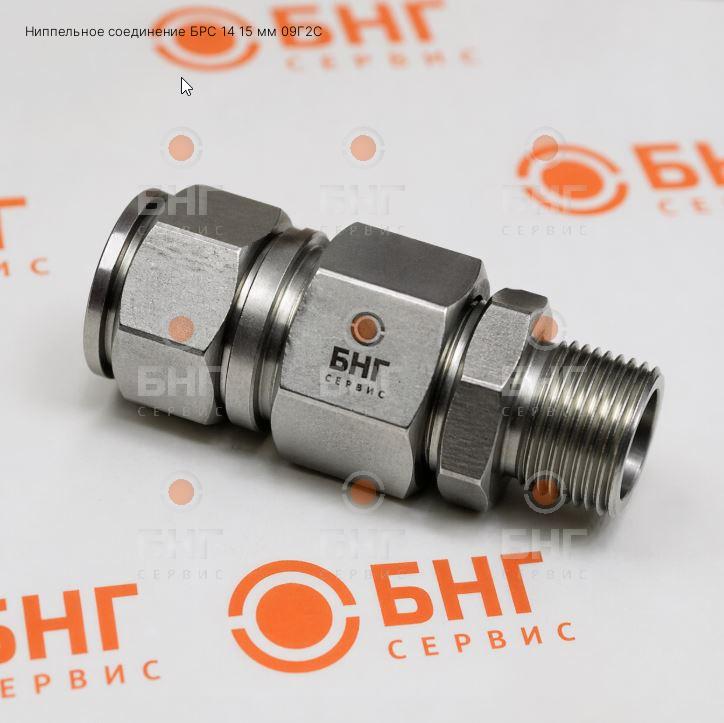

| БРС | Быстроразъемное Соединение (самозапирающееся) | Соединение без инструментов — ниппель вставляется в муфту и фиксируется пружинными шариками или рычагами |
| СШН | Соединение Шаровым Ниппелем (навертное) | Ниппель имеет шаровидную форму, что обеспечивает самоустановку при монтаже и более надёжную герметизацию при высоком давлении |
Где применяются ниппельные соединения
- Нефтегазовая отрасль — на устье скважин, в обвязке арматуры, в импульсных линиях высокого давления.
- Котельные и ТЭЦ — для подключения манометров, датчиков давления, термометров.
- Химическая промышленность — для агрессивных сред (в нержавеющем исполнении).
- Пневматические и гидравлические системы — для быстрого подключения шлангов и инструмента.
- Системы водоснабжения и отопления — для подключения радиаторов, полотенцесушителей, приборов учёта.
Основные параметры выбора
1. Тип соединения
- Ввертное (НСВ) — ниппель вкручивается в прибор или штуцер. Подходит для стационарного монтажа.
- Навертное (НСН) — ниппель накручивается на штуцер. Удобно при ограниченном доступе.
- Быстроразъемное (БРС) — для частой сборки/разборки (например, подключение пневмоинструмента).
- Шаровое (СШН) — для высокого давления и сред, требующих повышенной герметичности.
2. Диаметр и резьба
- DN (условный проход) — от 6 до 50 мм и более. Основные размеры: 6, 10, 15, 20, 25 мм.
- Тип резьбы:
- Метрическая (М20×1,5) — стандарт для манометров и датчиков.
- Трубная цилиндрическая (G1/2, G1/4) — для водопровода и отопления.
- Трубная коническая (R1/2) — для систем высокого давления (герметизация за счёт конуса).
- Американская коническая (NPT 1/2) — для импортного оборудования.
3. Материал корпуса
- Углеродистая сталь (Ст20, Ст35) — для воды, пара, газа, нейтральных сред. Умеренный климат.
- Легированная сталь (09Г2С) — для холодного климата (до -60°C). Повышенная прочность и ударная вязкость.
- Нержавеющая сталь (12Х18Н10Т, 10Х18Н10Т) — для агрессивных сред, химии, пищевых производств.
- Латунь — для воды, воздуха, нейтральных сред при стандартном давлении (до 16 атм).
4. Давление (PN)
- PN 16–40 — стандартные системы водоснабжения и отопления.
- PN 100–400 — высоконапорные системы, нефтегазовое оборудование.
Конструктивные особенности
Уплотнение
Для герметизации ниппельных соединений используются разные типы уплотнений:
- Фторопласт (Ф4, PTFE) — химически стоек, работает до +260°C.
- ТРГ (терморасширенный графит) — выдерживает до +650°C, идеален для пара.
- Металлическое уплотнение (конус-конус) — для сверхвысоких давлений и температур.
Присоединение к трубопроводу
- Резьбовое — для малых диаметров, быстрый монтаж.
- Под приварку — для ответственных систем, максимальная герметичность.
- Под обжим — для металлопластиковых труб.
Преимущества ниппельных соединений
- Простота монтажа — не требует сварки, весь процесс выполняется гаечным ключом.
- Герметичность — при правильной установке обеспечивают надёжное соединение без утечек.
- Ремонтопригодность — легко демонтировать и заменить отдельные элементы.
- Компактность — ниппельные соединения обычно короче фланцевых аналогов.
- Устойчивость к вибрациям — при использовании конической резьбы или обжима.
Рекомендации по выбору
- Определите тип соединения — ввертное (НСВ) или навертное (НСН) — в зависимости от места установки.
- Узнайте диаметр трубы или штуцера (DN) — подбирайте ниппель того же размера.
- Сверьте тип резьбы — резьба на ниппеле должна совпадать с резьбой на приборе или штуцере.
- Выберите материал по среде и климату:
- Вода, пар, газ, умеренный климат → Ст20.
- Холодный климат (улица, до -60°C) → 09Г2С.
- Агрессивные среды, химия, пищевые линии → нержавейка 12Х18Н10Т.
- Учитывайте давление (PN) — уточните рабочее давление в вашей системе.
- Для систем с частой сборкой/разборкой — выбирайте БРС (быстроразъемное соединение).
