Задвижки шиберные устьевые ЗМС в Москве

Задвижки шиберные устьевые ЗМС — предназначенный для работы на устье нефтяных и газовых скважин, а также в других системах с очень высоким давлением (до 105 атм и выше). В отличие от обычных клиновых задвижек, шиберные (иногда называемые «шиберными») имеют плоский запирающий элемент, который движется перпендикулярно потоку, обеспечивая надёжное перекрытие даже при наличии абразивных частиц в среде.

Что означает аббревиатура «ЗМС»

ЗМС расшифровывается как «Задвижка шиберная устьевая» (возможно, с дополнительными характеристиками). В нефтегазовой отрасли это стандарт для арматуры, устанавливаемой на фонтанной арматуре и в обвязке скважины. Основные особенности:

• Шиберный затвор — плоская заслонка, которая входит в специальные направляющие. Обеспечивает герметичность даже при наличии песка и окалины.
• Устьевое исполнение — фланцы и крепёж соответствуют стандартам для нефтяных месторождений (часто с уплотнениями металл-металл).
• Корпус повышенной прочности — из легированной стали, способной выдерживать давление до 1000 атм (в каталоге до 105 атм).

Ассортимент и ключевые параметры (DN, PN)

Диаметр (DN) — от 50 до 180 мм

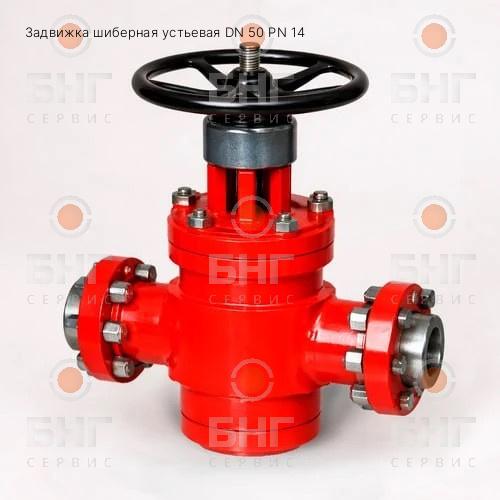

• DN 50–80 — малые диаметры для линий добычи и обвязки индивидуальных скважин.
• DN 100–130 — основные ходовые размеры для коллекторов и групповых замерных установок.

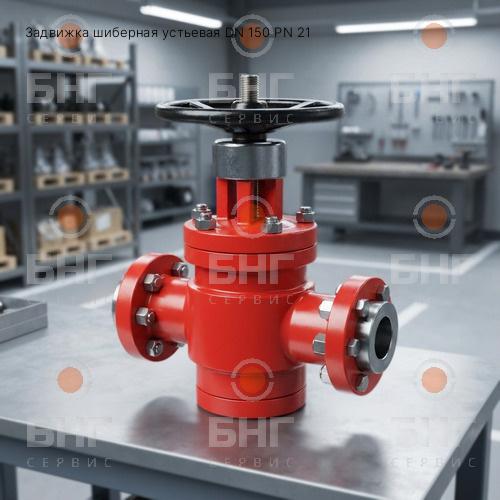

• DN 150–180 — крупные устьевые задвижки для высокодебитных скважин и магистральных лий.

Давление (PN / рабочее давление) — от 14 до 105 атм

• PN 14 (14 атм) — относительно низкое давление для этой категории. Используется на поздних этапах добычи или в системах с низким пластовым давлением.
• PN 21 (21 атм) — стандартное давление для многих скважин.
• PN 35 (35 атм) — для средних глубин и высоких дебитов.
• PN 70 (70 атм) — высокое давление, для глубоких скважин.
• PN 105 (105 атм) — максимальное давление в линейке, для сверхглубоких скважин и газовых месторождений.

Таблица доступных сочетаний DN и PN (на основе каталога)

Где применяются шиберные устьевые задвижки ЗМС

• Устья нефтяных и газовых скважин — в составе фонтанной арматуры для перекрытия скважины при авариях или ремонте.
• Групповые замерные установки (ГЗУ) — для переключения потоков от разных скважин.
• Системы поддержания пластового давления (ППД) — для закачки воды в пласт под высоким давлением.
• Трубопроводы высокого давления на промыслах — для транспортировки нефти, газа и пластовой жидкости.
• Компрессорные станции — на нагнетательных линиях газа.

Конструктивные особенности (отличие от обычных задвижек)

• Шибер (плоская заслонка) — в отличие от клина, шибер не заклинивает при перепадах температур и наличии песка.
• Проходное сечение полное или суженное — обычно полнопроходные, чтобы не создавать лишнего гидравлического сопротивления при высоких скоростях потока.
• Уплотнение «металл по металлу» или с кольцами — рассчитано на агрессивные и абразивные среды.
• Корпус из легированной стали — например, 20ГЛ, 09Г2С или аналоги, способные работать при температурах от -60 до +100°C и выше.
• Привод — на странице не указан, но обычно такие задвижки имеют ручной червячный редуктор (из-за высокого давления) или электропривод.

Как выбрать шиберную устьевую задвижку ЗМС

1. Определите диаметр трубопровода на устье скважины (DN) — от 50 до 180 мм. Самые ходовые — DN 100 и 130.
2. Узнайте максимальное рабочее давление в системе (пластовое давление или давление на устье). Оно должно быть не выше PN задвижки. Выбирайте из ряда: 14, 21, 35, 70, 105 атм.
3. Уточните тип среды:
   • Нефть с песком, газ, пластовая вода — стандартные шиберные задвижки.
   • Сероводородсодержащая среда (H2S) — требуется исполнение по NACE (кислотостойкое). На странице это не указано, уточняйте у менеджеров.
4. Определите необходимый тип привода:
   • Ручной редуктор — для эпизодического использования.
   • Электропривод — для дистанционного или частого управления.
   На странице тип привода не указан, это надо уточнять при заказе.
5. Проверьте климатическое исполнение — для работы на промыслах в Сибири требуется УХЛ или ХЛ1. В описании товаров это не отражено, запросите у продавца.
