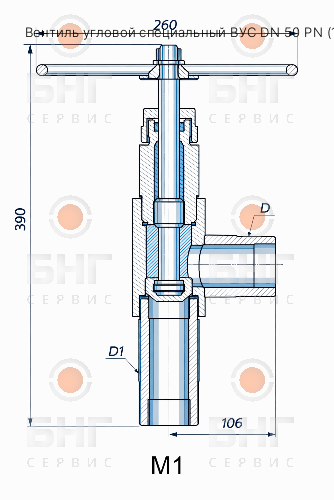

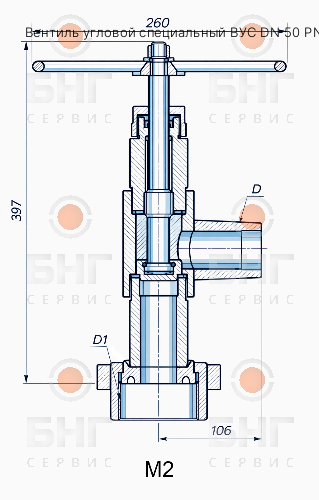

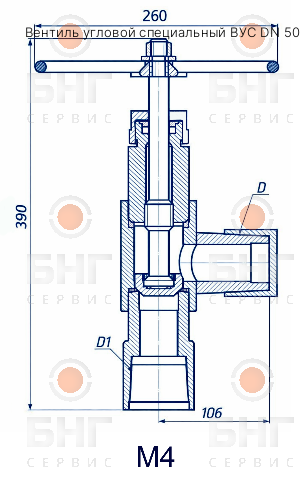

DN
50
Марка материала
09Г2С
Климатическое исполнение
ХЛ1
Максимальная температура среды
95

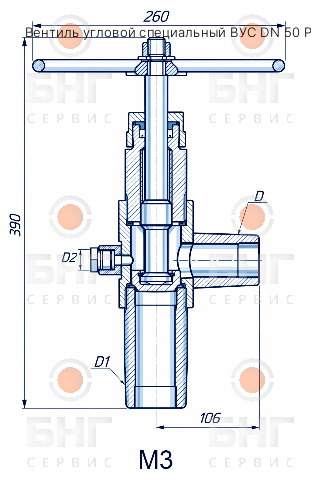

Входной патрубок
Наружная резьба НКТ
Выходной патрубок
Наружная резьба НКТ
Среда в затворе
класс А по ГОСТ 9544-2015
Ориентировочная дата доставки в г. Москва 20 июня.
DN
50
Марка материала
09Г2С
Климатическое исполнение
ХЛ1
Максимальная температура среды
95
Входной патрубок
Гайка стяжная М90х3
Выходной патрубок
Наружная резьба НКТ
Среда в затворе
класс А по ГОСТ 9544-2015
Ориентировочная дата доставки в г. Москва 20 июня.
DN
50
Марка материала
09Г2С
Климатическое исполнение
ХЛ1
Максимальная температура среды
95
Входной патрубок
Наружная резьба НКТ
Выходной патрубок
Наружная резьба НКТ
Среда в затворе
класс А по ГОСТ 9544-2015
Ориентировочная дата доставки в г. Москва 20 июня.
DN
50
Марка материала
09Г2С
Климатическое исполнение
ХЛ1
Максимальная температура среды
95
Входной патрубок
Внутренняя резьба НКТ
Выходной патрубок
Наружная резьба НКТ
Среда в затворе
класс А по ГОСТ 9544-2015
Ориентировочная дата доставки в г. Москва 20 июня.
DN
50
PN
14
Марка материала
09Г2С
Климатическое исполнение
ХЛ1
Максимальная температура среды
95
Ориентировочная дата доставки в г. Москва 20 июня.
DN
50
PN
16
Марка материала
09Г2С
Климатическое исполнение
ХЛ1
Максимальная температура среды
95
Ориентировочная дата доставки в г. Москва 20 июня.
DN
50
PN
21
Марка материала
09Г2С
Климатическое исполнение
ХЛ1
Максимальная температура среды
95
Ориентировочная дата доставки в г. Москва 20 июня.
DN
32
PN
16
Марка материала
09Г2С
Климатическое исполнение
ХЛ1
Максимальная температура среды
95
Среда в затворе
класс А по ГОСТ 9544-2015
Ориентировочная дата доставки в г. Москва 20 июня.
Угловой вентиль — это вид запорно-регулирующей арматуры, который одновременно перекрывает поток рабочей среды и изменяет его направление на 90 градусов. В отличие от задвижки (которая работает только в крайних положениях «открыто/закрыто»), вентиль позволяет плавно регулировать расход — от полного открытия до полного закрытия.
Чем угловой вентиль отличается от задвижки
| Характеристика | Задвижка | Угловой вентиль |
|---|---|---|
| Назначение | Только полное открытие/закрытие | Плавное регулирование расхода + перекрытие |
| Гидравлическое сопротивление | Минимальное (в открытом состоянии) | Выше, чем у задвижки |
| Направление потока | Прямое (без изменения) | Изменяет на 90 градусов |
| Рабочее положение штока | Выдвижной (у большинства) | Тоже выдвижной |
| Утечки через сальник | Меньше (при правильной эксплуатации) | Выше из-за большего хода штока |
Ключевое отличие: Если вам нужно только перекрывать поток (как кран) — выбирайте задвижку. Если нужно ещё и регулировать (например, уменьшать напор воды или пара) — выбирайте вентиль. Угловой вентиль также заменяет два элемента: кран и отвод 90°.
Конструкция и принцип работы
Угловой вентиль состоит из следующих основных частей:
- Корпус — угловой (вход и выход под 90°), изготавливается из чугуна, стали, нержавейки, латуни.
- Затвор (клапан) — тарельчатого или конусного типа, прижимается к седлу для перекрытия потока.
- Шток — передаёт усилие от маховика к затвору. Может быть выдвижным или невыдвижным.
- Сальниковое уплотнение — предотвращает утечку среды вдоль штока.
- Маховик (штурвал) — для ручного управления.
При вращении маховика шток движется поступательно, прижимая затвор к седлу (закрытие) или отводя его (открытие). Промежуточные положения позволяют регулировать расход.
Основные параметры выбора углового вентиля
1. Материал корпуса
- Латунь — для воды, воздуха, нейтральных сред в системах отопления и водоснабжения. Самый распространённый бюджетный вариант (особенно для диаметров DN 15–50).
- Чугун (серый или ковкий) — для воды, пара, газа на невысоких давлениях (PN 16). Дешевле стали, но хрупкий.
- Углеродистая сталь (20Л, Ст20, 25Л) — для воды, пара, газа, масла при температурах до +425°C и высоком давлении.
- Легированная сталь (20ГЛ, 15ХМ) — для высоких температур (до +550°C) и агрессивных сред.
- Нержавеющая сталь (12Х18Н9ТЛ, 10Х18Н9ТЛ) — для пищевых, химических и фармацевтических сред.
2. Присоединительные размеры (DN)
Угловые вентили выпускаются на малые и средние диаметры — обычно от DN 15 до DN 150. Для больших диаметров (DN 200 и более) задвижки используются чаще, так как у них меньше гидравлическое сопротивление.
3. Давление (PN)
- PN 16 — стандарт для воды, отопления, пара низкого давления.
- PN 25, PN 40 — для систем с повышенным давлением.
- PN 63, PN 100 — для высоконапорных сред (реже, специальное исполнение).
4. Тип присоединения
- Муфтовое (резьбовое) — для малых диаметров (DN 15–50), удобно для монтажа без сварки.
- Фланцевое — для средних и крупных диаметров (DN 50–300), надёжное разъемное соединение.
- Приварное (под приварку) — для ответственных систем, где не допускаются разъёмы.
5. Тип управления
- Ручной маховик — стандарт для большинства вентилей.
- Электропривод — для дистанционного управления и автоматизации.
- Пневмопривод — для взрывоопасных сред или быстрых циклов.
Где применяются угловые вентили
- Системы отопления — для регулировки подачи теплоносителя к радиаторам (обычно латунные угловые краны).
- Водоснабжение — для регулировки расхода воды на ответвлениях.
- Паровые системы — для регулирования подачи пара (из стали или чугуна).
- Котельные — на питательных и дренажных линиях.
- Химическая промышленность — для регулировки агрессивных жидкостей (в нержавеющем исполнении).
- Сжатый воздух, газ — на компрессорных станциях.
Преимущества и недостатки угловых вентилей
| Преимущества | Недостатки |
|---|---|
| Плавная регулировка расхода | Более высокое гидравлическое сопротивление, чем у задвижки |
| Замена двух элементов (вентиль + отвод 90°) | Шток выдвижной, требует места для открытия |
| Хорошая герметичность затвора | Сальник может протекать со временем (требует подтяжки) |
| Работает при высоких температурах (в стальном исполнении) | Не рекомендуется для сильно загрязнённых сред (абразив изнашивает седло) |
Как выбрать угловой вентиль: пошаговая инструкция
- Определите диаметр трубопровода (DN) — обычно от 15 до 150 мм. Для DN 15–50 — муфтовый (резьбовой), для DN 50–150 — фланцевый.
- Узнайте рабочее давление (PN) — до 16 атм (PN 16) для воды и отопления, до 40 атм (PN 40) для пара и горячей воды.
- Выберите материал по среде:
- Вода, отопление в частном доме → латунь.
- Вода, пар, газ на производстве → сталь (20Л, Ст20).
- Агрессивные среды, пищевые жидкости → нержавейка (12Х18Н9ТЛ).
- Определите тип присоединения:
- Для малых диаметров и частого демонтажа — муфтовое.
- Для средних и крупных диаметров — фланцевое.
- Для ответственных систем без разъёмов — приварное.
- Уточните тип управления — ручной маховик, электропривод или пневмопривод.
Совет: Если вам нужно только перекрывать поток, а не регулировать его, лучше использовать задвижку или шаровый кран — у них ниже гидравлическое сопротивление и выше надёжность. Вентиль оправдан именно там, где нужна плавная регулировка.
Маркировка угловых вентилей (расшифровка)
В отличие от задвижек, у вентилей нет единой стандартной маркировки по типу «15нж41нж». Однако на корпусе обычно указываются:
- DN — диаметр условного прохода (например, DN 50).
- PN — условное давление (например, PN 16).
- Материал корпуса (буквенно или цветом).
- Товарный знак завода-изготовителя.
При заказе уточняйте все параметры словами, так как единого шифра нет.
