Текстильные контейнеры КТ и полимерно-текстильные балластирующие контейнеры ПТБК – это бескаркасные изделия из высокопрочного полимера, предназначенные для удержания и защиты подземных трубопроводов от всплытия на обводненных участках, в болотистой местности, при переходе через водные преграды (реки, озера) и в затопленных низинах.
Принцип действия: Контейнеры заполняются местным минеральным грунтом (песком, суглинком) непосредственно на месте монтажа, создавая необходимую утяжеляющую нагрузку на трубопровод и надежно стабилизируя его положение.
Преимущества текстильных контейнеров перед традиционными утяжелителями
- Экономия на логистике – контейнеры поставляются в сложенном виде, занимая минимум места. Заполнитель (грунт) находится непосредственно на объекте, что исключает затраты на транспортировку тяжелых железобетонных грузов.
- Скорость монтажа – установка не требует тяжелой крановой техники и специальных приспособлений, достаточно экскаватора и манипулятора.
- Сохранность изоляции трубы – мягкая ткань не повреждает наружное защитное покрытие трубопровода, в отличие от жестких бетонных пригрузов.
- Экологичность и утилизация – в качестве заполнителя используется инертный местный грунт, который после демонтажа может быть возвращен в карьер без ущерба для окружающей среды.
Конструкция и материалы

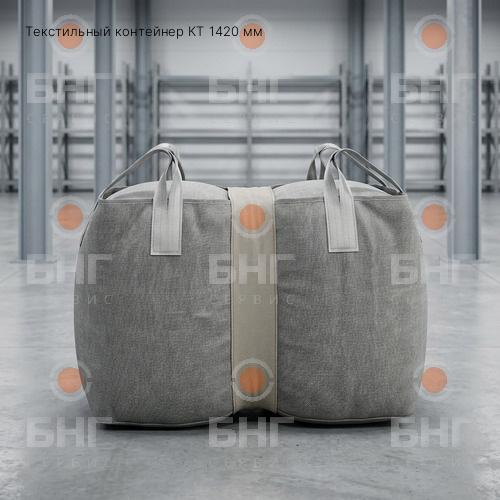

Текстильные контейнеры КТ и ПТБК состоят из двух цилиндрических секций из прочной и долговечной ткани, соединенных между собой ремнем. Каждый цилиндр имеет отверстие для засыпки грунта, а также монтажные петли для удобной строповки и фиксации на трубопроводе.
Материал изготовления: Высокопрочная техническая ткань (Техн.ткань) или нетканый синтетический материал (НСМ). Основные характеристики материала:
- Высокая прочность на разрыв.
- Устойчивость к ультрафиолетовому излучению.
- Стойкость к агрессивным средам (нефтепродуктам, грунтовым кислотам и щелочам).
- Водонепроницаемость и морозостойкость (сохраняет эластичность до -60°C).
Типоразмеры и технические характеристики
Подбор типоразмера текстильного контейнера осуществляется в зависимости от диаметра трубопровода и требуемой утяжеляющей способности. В таблице ниже представлены основные модели, их характеристики и применяемые технические условия (ТУ).
| Марка контейнера | Диаметр бал. трубопровода, мм | Материал контейнера | Емкость, м³/к-т | Вес в воздухе, т/к-т | Вес в воде, т/к-т | Размеры в плане на трубопроводе (1x b), м | Номера технических условий |
|---|---|---|---|---|---|---|---|
| КТБ-114 | 57-114 | НСМ | 0,03 | 0,04 | 0,03 | 0,4х0,4 | ТУ 4834-016-75957906-09 |
| КТБ-130 | 127-133 | НСМ | 0,05 | 0,075 | 0,05 | 0,6х0,5 | — |
| КТБ-160 | 159-168 | НСМ | 0,16 | 0,24 | 0,16 | 0,8х0,85 | — |
| КТБ-225 | 225 | НСМ | 0,24 | 0,36 | 0,24 | 0,8х0,85 | — |
| КТ-300 | 219-325 | Техн.ткань | 0,5±0,1 | 0,7±0,1 | 0,5±0,1 | 1,0x1,1 | ТУ 102-590-91 |
| КТ-300Т | 219-325 | НСМ | 0,5±0,1 | 0,7±0,1 | 0,5±0,1 | 1,0x1,1 | ТУ 102-589-91 |
| КТ-500 | 377-530 | Техн.ткань | 1,2±0,1 | 1,8±0,1 | 1,2±0,1 | 1,2x1,3 | ТУ 102-593-91 |
| КТ-500Т | 377-530 | НСМ | 1,2±0,1 | 1,8±0,1 | 1,2±0,1 | 1,2x1,3 | ТУ 102-591-91 |
| КТ-700 | 630-720 | Техн.ткань | 2,4±0,1 | 3,8±0,2 | 2,4±0,1 | 1,6x2,2 | ТУ 102-592-91 |
| КТ-800 | 820 | Техн.ткань | 2,4±0,1 | 3,8±0,2 | 2,4±0,1 | 1,6x2,3 | — |
| КТ-1000 | 1020 | Техн.ткань | 3,5±0,1 | 5,3±0,2 | 3,5±0,2 | 1,6x2,6 | ТУ 102-588-91 |
| КТ-1200 | 1220 | Техн.ткань | 3,5±0,1 | 5,3±0,2 | 3,5±0,2 | 1,6x2,8 | — |
| КТ-1400 | 1420 | Техн.ткань | 3,5±0,1 | 5,3±0,2 | 3,5±0,2 | 1,6x3,2 | — |
| КТ-1400 ГБ | 1420 | Техн.ткань | 5,0±0,1 | 7,6±0,2 | 5,0±0,1 | 1,8x3,8 | — |
| КТ-1600 | 1620 | Техн.ткань | 3,9±0,1 | 5,9±0,2 | 4,0±0,1 | 1,6x3,4 | ТУ 4834-016-75957906-09 |
| КТ-1700 | 1720 | Техн.ткань | 4,2±0,1 | 6,3±0,2 | 4,2±0,1 | 1,6x3,6 | — |
| КТ-2000 | 2000 | Техн.ткань | 4,95±0,1 | 7,5±0,2 | 5,0±0,1 | 1,6x4,1 | — |
Важно: Текстильные контейнеры КТ и ПТБК заполняются минеральным грунтом без крупных камней (> 50 мм), торфа и снега. Это обеспечивает равномерное распределение нагрузки и сохранность материала.
Качество и гарантия
Вся продукция имеет сертификаты качества, подтверждающие соответствие требованиям ГОСТ Р 57387-2017 и техническим условиям (ТУ), указанным в таблице. Гарантийный срок на текстильные контейнеры составляет 2 года при соблюдении условий эксплуатации и хранения.
Внимание: Все цены на сайте носят информационный характер и не являются публичной офертой. Актуальную стоимость и условия поставки просьба уточнять у наших менеджеров.
Для заказа свяжитесь с нами по телефону или по электронной почте info@bng-service.ru.
