Марка материала
12ХН2
Обозначение
А2
Тип
геологоразведочный
Масса, кг
1.34
Стандарт
ГОСТ 8483-81
Наружный диаметр, мм
44
Резьба
33х6,35
Длина L, мм
280
Диаметр скважины, мм
46
Внутренний диаметр захватываемых элементов
15-32
Ориентировочная дата доставки в г. Москва 16 апреля.

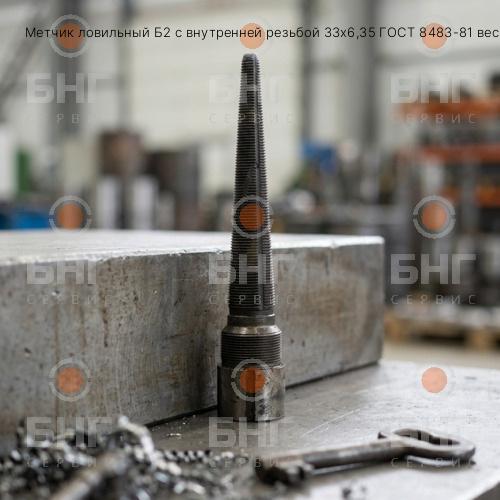

Марка материала
12ХН2
Обозначение
Б2
Тип
геологоразведочный
Масса, кг
1.84
Стандарт
ГОСТ 8483-81
Наружный диаметр, мм
55
Резьба
33х6,35
Длина L, мм
160
Диаметр скважины, мм
59
Внутренний диаметр захватываемых элементов
42-50
Ориентировочная дата доставки в г. Москва 16 апреля.
Марка материала
12ХН2
Обозначение
В1
Тип
геологоразведочный
Масса, кг
9.45
Стандарт
ГОСТ 8483-81
Наружный диаметр, мм
108
Резьба
З-50
Диаметр скважины, мм
112
Внутренний диаметр захватываемых элементов
20-57
Ориентировочная дата доставки в г. Москва 16 апреля.
Обозначение
МБУ 22-54
Тип
МБУ
Масса, кг
13
Наружный диаметр, мм
95
Резьба
З-76
Длина L, мм
795
Грузоподъемность, т
22-42
Диаметр скважины, мм
108-161
Внутренний диаметр захватываемых элементов
28-48
Резьба ГОСТ 633-80
89
Диаметр ловильной резьбы d
22
Диаметр ловильной резьбы d1
54
Ориентировочная дата доставки в г. Москва 16 апреля.
Обозначение
МБУ 32-73
Тип
МБУ
Масса, кг
24
Наружный диаметр, мм
108
Резьба
З-88
Длина L, мм
955
Грузоподъемность, т
30-64
Диаметр скважины, мм
118-214
Внутренний диаметр захватываемых элементов
38-65
Резьба ГОСТ 633-80
102
Диаметр ловильной резьбы d
32
Диаметр ловильной резьбы d1
73
Ориентировочная дата доставки в г. Москва 16 апреля.
Стандарт
ГОСТ 8483-81
Ориентировочная дата доставки в г. Москва 16 апреля.

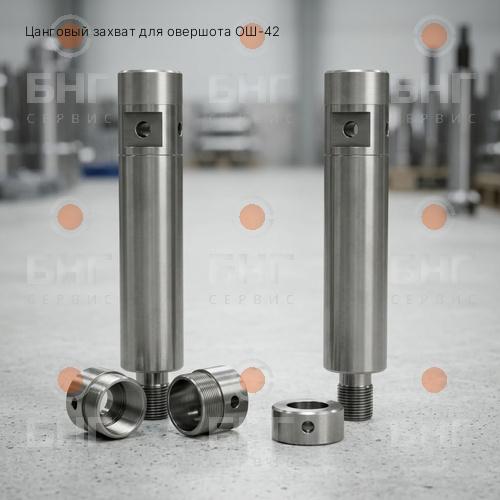

Обозначение
ОШ-42
Тип
цанга ОШ
Наружный диаметр, мм
42.2
Размер цангового захвата max
27
Ориентировочная дата доставки в г. Москва 16 апреля.
Обозначение
ОШ-42
Тип
спираль ОШ
Наружный диаметр, мм
42.2
Размер спирального захват max
34.2
Ориентировочная дата доставки в г. Москва 16 апреля.
Обозначение
ШМУ-К-МН-100
Тип
ШМУ
Тип присоединения
МН
Наружный диаметр, мм
100
Резьба
З-73
Глубина корзины Lк, мм
250
Ориентировочная дата доставки в г. Москва 16 апреля.
Обозначение
ШМУ-С-МН-100
Тип
ШМУ
Тип присоединения
МН
Наружный диаметр, мм
100
Резьба
З-73
Глубина корзины Lк, мм
500
Ориентировочная дата доставки в г. Москва 16 апреля.
Обозначение
ШМУ-Д-МН-100
Тип
ШМУ
Тип присоединения
МН
Наружный диаметр, мм
100
Резьба
З-73
Глубина корзины Lк, мм
750
Ориентировочная дата доставки в г. Москва 16 апреля.
Обозначение
ШМУ-К-МН-108
Тип
ШМУ
Тип присоединения
МН
Наружный диаметр, мм
108
Резьба
З-76
Глубина корзины Lк, мм
250
Ориентировочная дата доставки в г. Москва 16 апреля.
Обозначение
ШМУ-С-МН-108
Тип
ШМУ
Тип присоединения
МН
Наружный диаметр, мм
108
Резьба
З-76
Глубина корзины Lк, мм
500
Ориентировочная дата доставки в г. Москва 16 апреля.
Обозначение
ШМУ-Д-МН-108
Тип
ШМУ
Тип присоединения
МН
Наружный диаметр, мм
108
Резьба
З-76
Глубина корзины Lк, мм
750
Ориентировочная дата доставки в г. Москва 16 апреля.
Обозначение
ШМУ-К-МН-110
Тип
ШМУ
Тип присоединения
МН
Наружный диаметр, мм
110
Резьба
З-76
Глубина корзины Lк, мм
250
Ориентировочная дата доставки в г. Москва 16 апреля.
Обозначение
ШМУ-С-МН-110
Тип
ШМУ
Тип присоединения
МН
Наружный диаметр, мм
110
Резьба
З-76
Глубина корзины Lк, мм
500
Ориентировочная дата доставки в г. Москва 16 апреля.
Обозначение
ШМУ-Д-МН-110
Тип
ШМУ
Тип присоединения
МН
Наружный диаметр, мм
110
Резьба
З-76
Глубина корзины Lк, мм
750
Ориентировочная дата доставки в г. Москва 16 апреля.
Обозначение
ШМУ-К-МН-112
Тип
ШМУ
Тип присоединения
МН
Наружный диаметр, мм
112
Резьба
3-76
Глубина корзины Lк, мм
250
Ориентировочная дата доставки в г. Москва 16 апреля.
Обозначение
ШМУ-С-МН-112
Тип
ШМУ
Тип присоединения
МН
Наружный диаметр, мм
112
Резьба
3-76
Глубина корзины Lк, мм
500
Ориентировочная дата доставки в г. Москва 16 апреля.
Обозначение
ШМУ-Д-МН-112
Тип
ШМУ
Тип присоединения
МН
Наружный диаметр, мм
112
Резьба
3-76
Глубина корзины Lк, мм
750
Ориентировочная дата доставки в г. Москва 16 апреля.
Ловильные инструменты в нефтегазовой отрасли — это оборудование, предназначенное для извлечения из скважин различных объектов или материалов, которые могут стать препятствием для нормальной работы скважины или установки. Это могут быть обломки, инструменты, трубы, а также посторонние предметы.
Виды и их применение
| Вид инструмента | Описание | Применение |
|---|---|---|
| Ловильные штоки (штоковые ловители) | Это стержни с различными механизмами на конце, которые захватывают объекты внутри скважины. | Используются для извлечения обломков, инструментов, труб или других предметов, оставшихся в скважине. |
| Ловильные блоки | Инструменты, использующие блоки с магнитными или механическими захватами. | Применяются для ловли металлических предметов или обломков, например, утраченных деталей оборудования, которые могут повлиять на бурение. |
| Грузовые ловители | Оснащены грузами, которые позволяют захватывать утонувшие и заблокированные объекты. | Используются для извлечения объектов, которые опустились на дно скважины и не могут быть подняты обычным способом. |
| Механические ловители (щупы) | Инструменты с захватами, щупами, которые открываются и захватывают предметы. | Применяются для того, чтобы извлечь предметы или куски оборудования, например, обломки трубы, сломанные инструменты или другие утраты. |
| Гидравлические ловители | Инструменты, основанные на гидравлической силе для захвата объектов в скважине. | Применяются для захвата больших предметов, таких как металлические трубы или другие крупные объекты. |
| Электромагнитные | Инструменты, которые используют электромагнитные поля для захвата металлических объектов. | Применяются для извлечения металлических элементов, которые могут быть подвержены действию магнитного поля, таких как металлические обломки. |
| Прямые | Инструменты с прямыми захватами, которые можно применить в сложных условиях. | Используются для захвата и извлечения сложных объектов, которые могут быть затруднительно поддаются обычным методам извлечения. |
| Блоки с пружинными механизмами | Инструменты с пружинными устройствами, которые расширяются после захвата объекта. | Применяются для захвата объектов в скважине, когда необходимо, чтобы инструмент самостоятельно удерживал предмет после захвата. |
| Вибрационные ловители | Инструменты с системой вибрации для свободного захвата предметов. | Используются для извлечения частично застрявших объектов, когда необходимо разрушить или размягчить препятствие для более легкого извлечения. |
| Ремонтные | Инструменты, которые используются для захвата и извлечения поврежденных деталей. | Применяются в процессе ремонта скважин для захвата и извлечения поврежденных или сломанных частей оборудования, таких как насосы или трубы. |
Основные задачи:
- Извлечение обломков — удаление обломков инструментов или оборудования из скважины.
- Удаление застрявших предметов — извлечение оставшихся внутри скважины объектов, мешающих дальнейшему бурению или эксплуатации.
- Ремонт и восстановление — использование инструментов для извлечения поврежденных частей оборудования для ремонта и замены.
- Профилактика аварийных ситуаций — предотвращение затруднений в эксплуатации скважин путем своевременного извлечения посторонних предметов.
