Задвижки PN 16 (1,6 МПа) в Москве

Задвижки PN 16 (условное давление 16 атм или 1,6 МПа) — это самый распространённый тип запорной арматуры. Они рассчитаны на рабочее давление до 16 кгс/см² и используются в подавляющем большинстве систем водоснабжения, отопления, вентиляции, а также во многих промышленных трубопроводах с нейтральными средами.

Где применяются задвижки PN 16

• Водоснабжение (холодное и горячее) — в жилых домах, офисах, на промышленных предприятиях.
• Отопление — в системах центрального отопления, тепловых пунктах, котельных (при давлении до 16 атм).
• Вентиляция и кондиционирование — на трубопроводах хладагентов и теплоносителей.
• Пожаротушение — на спринклерных и дренчерных системах.
• Промышленные нейтральные среды — вода, воздух, масла, некоторые слабоагрессивные жидкости.

Ассортимент: материалы и типы задвижек

1. Углеродистая сталь (20Л, 25Л, Ст30) — модели 30с541нж, 30с941нж, 31с45нж

• Диапазон DN: 15–500 мм (очень широкий).
• Типы приводов:
  • 30с541нж — червячный редуктор (цифра «5»).
  • 30с941нж — электропривод (цифра «9»).
  • 31с45нж — ручной маховик (без редуктора, для малых диаметров).
• Климатическое исполнение: У1 (умеренный климат).
• Применение: вода, пар, газ, масла, нейтральные среды до +425°C.

2. Легированная сталь (20ГЛ, 25ГЛ, 09Г2С) — модели 30лс541нж, 30лс941нж, 31лс45нж

• Диапазон DN: 15–500 мм (широкий).
• Типы приводов: аналогично углеродистой стали (редуктор, электропривод, ручной).
• Климатическое исполнение: ХЛ1 (холодный климат до -60°C).
• Применение: уличная установка в холодных регионах, высокие нагрузки, ударная вязкость.

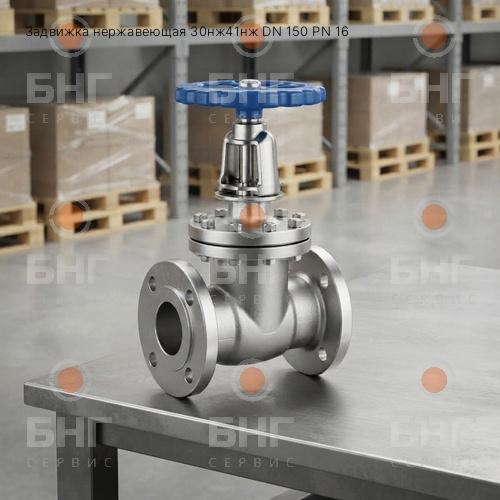

3. Нержавеющая сталь (12Х18Н9ТЛ) — модели 30нж41нж, 30нж541нж, 30нж941нж, 31нж45нж

• Диапазон DN: 100–500 мм (в видимой части).
• Типы приводов: ручные, с редуктором, с электроприводом.
• Климатическое исполнение: УХЛ / УХЛ1 / 425 (жаропрочное).
• Применение: агрессивные среды, пищевые жидкости, пар высоких параметров.

Расшифровка моделей (по обозначениям)

На странице встречаются несколько серий, вот их значения:

Примечание: окончание «41нж» или «45нж» указывает на PN 16. «нж» — уплотнения из нержавейки.

Климатическое исполнение: на что обратить внимание

• У1 — умеренный климат (европейская часть России). Для установки в помещении или на улице в регионах с мягкой зимой.
• ХЛ1 — холодостойкое исполнение для легированных сталей. Работа до -60°C. Для Сибири, Якутии, Дальнего Востока.
• УХЛ / УХЛ1 — холодостойкое исполнение для нержавеющих сталей. Также до -60°C.
• 425 — жаропрочное исполнение (рабочая среда до +425°C). Для пара и горячих жидкостей.
• 16 — странное обозначение у моделей 31с45нж и 31лс45нж. Возможно, означает температуру до +160°C. Уточняйте у менеджеров.

Как выбрать задвижку PN 16

1. Определите диаметр трубы (DN) — от 15 до 500 мм. Для малых диаметров (15–150) подойдут ручные модели 31с45нж или 31лс45нж. Для DN 150–500 — с редуктором или электроприводом.
2. Выберите тип привода:
   • Ручной маховик (без редуктора) — только для DN ≤ 150, если задвижка доступна и открывается редко.
   • Червячный редуктор (цифра «5») — для DN ≥ 150 или при необходимости плавного хода.
   • Электропривод (цифра «9») — для автоматизации, дистанционного управления или частых циклов.
3. Выберите материал по среде и климату:
   • Вода, пар, газ, масло в помещении → углеродистая сталь (30с... или 31с...).
   • Улица, холодный климат, высокие нагрузки → легированная сталь (30лс... или 31лс...).
   • Агрессивные среды, пищевые жидкости, химия → нержавейка (30нж...).
   • Пар и горячие среды до 425°C → ищите исполнение 425 (модели 30нж41нж).
4. Проверьте климатическое исполнение — должно соответствовать месту установки (У1, ХЛ1, УХЛ, 425).
5. Убедитесь, что задвижка имеет уплотнения «нж» — они есть у всех моделей на странице, это гарантия герметичности и долговечности.

Таблица популярных моделей PN 16

Преимущества задвижек PN 16 из этого каталога

• Самый широкий выбор — 77 моделей, покрывающих DN от 15 до 500 мм.
• Любой тип привода — ручной, редуктор, электропривод.
• Материалы на любой вкус — от обычной стали до нержавейки и легированных марок.
• Климатические исполнения для всех регионов России, включая жаропрочное (425).
• Уплотнения «нж» — залог долгой службы без протечек.
• Самая популярная категория — подходит для 90% стандартных систем водоснабжения и отопления.
